速來圍觀|我們的化驗室是這樣布局的！

2022-01-14 作者：瀏覽數：1947

　　化驗室要求遠離灰塵、煙霧、噪音、電磁干擾和有震動源的環境。因此，化驗室不應建在交通要道、生產車間等有較大影響的設施近旁。為利于發生意外時人員的撤離，化驗室門通常朝外開，走廊寬敞。

　　STEP01

　　首先，必須明確，化驗室用房大致可分為三類：精密儀器實驗室、化學分析實驗室、輔助室(辦公室、儲藏室、鋼瓶室等)?；炇乙筮h離灰塵、煙霧、噪音和震動源的環境中。因此，化驗室不應建在交通要道、鍋爐房、機房及生產車間近旁(車間化驗室除外)。為保持良好的氣象條件，一般應為南北方向。

　　1.精密儀器實驗室設計：

　　精密儀器室要求具有防火、防震、防電磁干擾、防噪音、防潮、防腐蝕、防塵、防有害氣體侵入的功能，室溫盡可能保持恒定。為保持一般儀器良好的使用性能，溫度應在15～30℃，有條件的最好控制在18～25℃。濕度在60%～70%，需要恒溫的儀器室可裝雙層門窗及空調裝置。

　　儀器室可用水磨石地或防靜電地板，不推薦使用地毯，因地毯易積聚灰塵，還會產生靜電。大型精密儀器室的供電電壓應穩定;必要時要配備附屬設備(如，穩壓電源等)。為保證供電不間斷，可采用雙電源供電。應設計有專用地線，接地極電阻小于4Ω。

　　氣相色譜室及原子吸收分析室因要用到高壓鋼瓶，最好設在就近室外能建鋼瓶室(方向朝北)的位置。放儀器用的實驗臺與墻距離500mm，以便于操作與維修。室內要有良好的通風。原子吸收儀器上方設局部排氣罩。

　　微型計算機和微機控制的精密儀器對供電電壓和頻率有一定要求。為防止電壓瞬變、瞬時停電、電壓不足等影響儀器工作，根據需要選用不間斷電源(UPS)。

　　在設計專用的儀器分析室的同時，就近配套設計相應的化學處理室。這在保護儀器和加強管理上是非常必要的。

　　2.化學分析實驗室建設規劃：

　　在化學分析室中進行樣品的化學處理和分析測定，工作中常使用一些小型的電器設備及各種化學試劑，如操作不慎也具有一定的危險性。針對這些使用特點，在化學分析室設計上特別注意以下要求：

　　(1)建筑要求化驗室的建筑應耐火或用不易燃燒的材料建成，隔斷和頂棚也要考慮到防火性能。可采用水磨石地面，窗戶要能防塵，室內采光要好。門應向外開，大實驗室建設規劃應設兩個出口，以利于發生意外時人員的撤離。

　　(2)供水和排水供水要保證必須的水壓、水質和水量以滿足儀器設備正常運行的需要。室內總閥門應設在易操作的顯著位置。下水道應采用耐酸堿腐蝕的材料，地面應有地漏。

　　(3)通風設施由于化驗工作中常常產生有毒或易燃的氣體，因此化驗室要有良好的通風條件，通風設施一般有3種：

　?、偃彝L：

　　采用排氣扇或通風豎井，換氣次數一般為5次/時。

　?、诰植颗艢庹郑?/p>

　　一般安裝在大型儀器發生有害氣體部位的上方。在教學實驗室中產生有害氣體的上方，設置局部排氣罩以減少室內空氣的污染。

　?、弁L柜：

　　這是實驗室設計常用的一種局部排風設備。內有加熱源、水源、照明等裝置。可采用防火防爆的金屬材料制作通風柜，內涂防腐涂料，通風管道要能耐酸堿氣體腐蝕。風機可安裝在頂層機房內，并應有減少震動和噪音的裝置，排氣管應高于屋頂2m以上。一臺排風機連接一個通風柜較好，不同房間共用一個風機和通風管道易發生交叉污染。通風柜在室內的正確位置是放在空氣流動較小的地方，或采用效果較好的狹縫式通風柜。通風柜臺面高度800mm，寬750mm，柜內凈高1200～1500mm，操作口高度800mm，柜長120～1800mm。條縫處風速0.3～0.5m/s 視窗開啟高度為300～500mm。擋板后風道寬度等于縫寬2倍以上。

　　(4)供氣與供電有條件的化驗室可安裝管道煤氣?；炇业碾娫捶终彰饔秒姾驮O(shè)備用電。照明最好采用熒光燈。設備用電中，24h運行的電器如冰箱單獨供電，其余電器設備均由總開關控制，烘箱、高溫爐等電熱設備應有專用插座、開關及熔斷器。在室內及走廊上安置應急燈，備夜間突然停電時使用。

　　(5)實驗臺主要由臺面、臺下的支架和臨時儲藏柜組成，為方便操作，臺上可設置藥品架，臺的兩端可安裝水槽。實驗臺面一般寬750mm，長根據房間尺寸，可為1500～3000mm，高可為800～850mm。臺面常用耐蝕貼面理化板、耐蝕實芯理化板、環氧樹脂板或高溫陶瓷板等制成。理想的臺面應平整、不易碎裂、耐酸堿及溶劑腐蝕，耐熱，不易碰碎玻璃器皿等。

　　3.輔助用實驗室裝修設計

　　(1)鋼瓶室易燃或助燃氣體鋼瓶要求安放在室外的鋼瓶室內，鋼瓶室要求遠離熱源、火源及可燃物倉庫。鋼瓶室要用非燃或難燃材料構造，墻壁用防爆墻，輕質頂蓋，門朝外開。要避免陽光照射，并有良好的通風條件。鋼瓶距明火熱源10m以上，室內設有直立穩固的鐵架用于放置鋼瓶。

　　(2)藥品儲藏室由于很多化學試劑屬于易燃、易爆、有毒或腐蝕性物品，故不要購置過多。儲藏室僅用于存放少量近期要用的化學藥品，且要符合危險品存放安全要求。要具有防明火、防潮濕、防高溫、防日光直射、防雷電的功能。藥品儲藏室房間應朝北、干燥、通風良好，頂棚應遮陽隔熱，門窗應堅固，窗應為高窗，門窗應設遮陽板。門應朝外開。易燃液體儲藏室室溫一般不許超過28℃，爆炸品不許超過30℃。少量危險品可用鐵板柜或水泥柜分類隔離貯存。室內設排氣降溫風扇，采用防爆型照明燈具，備有消防器材。

　　STEP02

　　化驗室設計準則：

　　1.安全性：

　　實驗室設備應該考慮具備相應的安全設計，能有效預防責任事故的產生;如臺面的使用、柜體的材質選用、五金配件的選用等等;

　　2.人性化：

　　合理的實驗室設備配置和空間的優化組合是實現人性化的最本因素;

　　3.實用性：

　　供應商提供的產品滿足實驗室實驗需要是最現實的要素;

　　4.預見性：

　　現代實驗室處于不斷發展變化之中，想客戶之未想，做客戶之未盡事宜是專業實驗室設備生產企業應有的素質之一。

　　STEP03

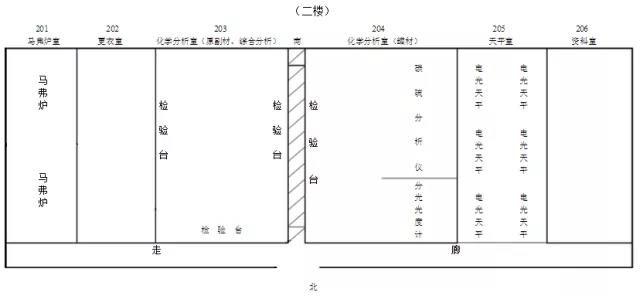

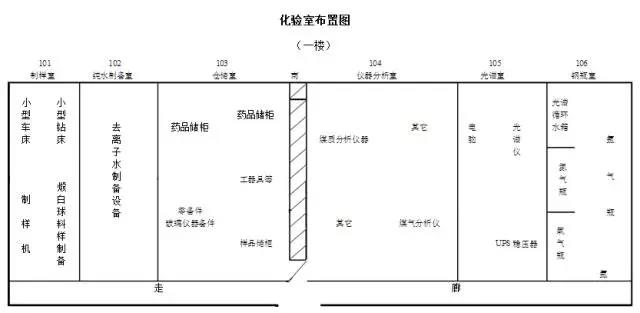

　　化驗室布置原則：
